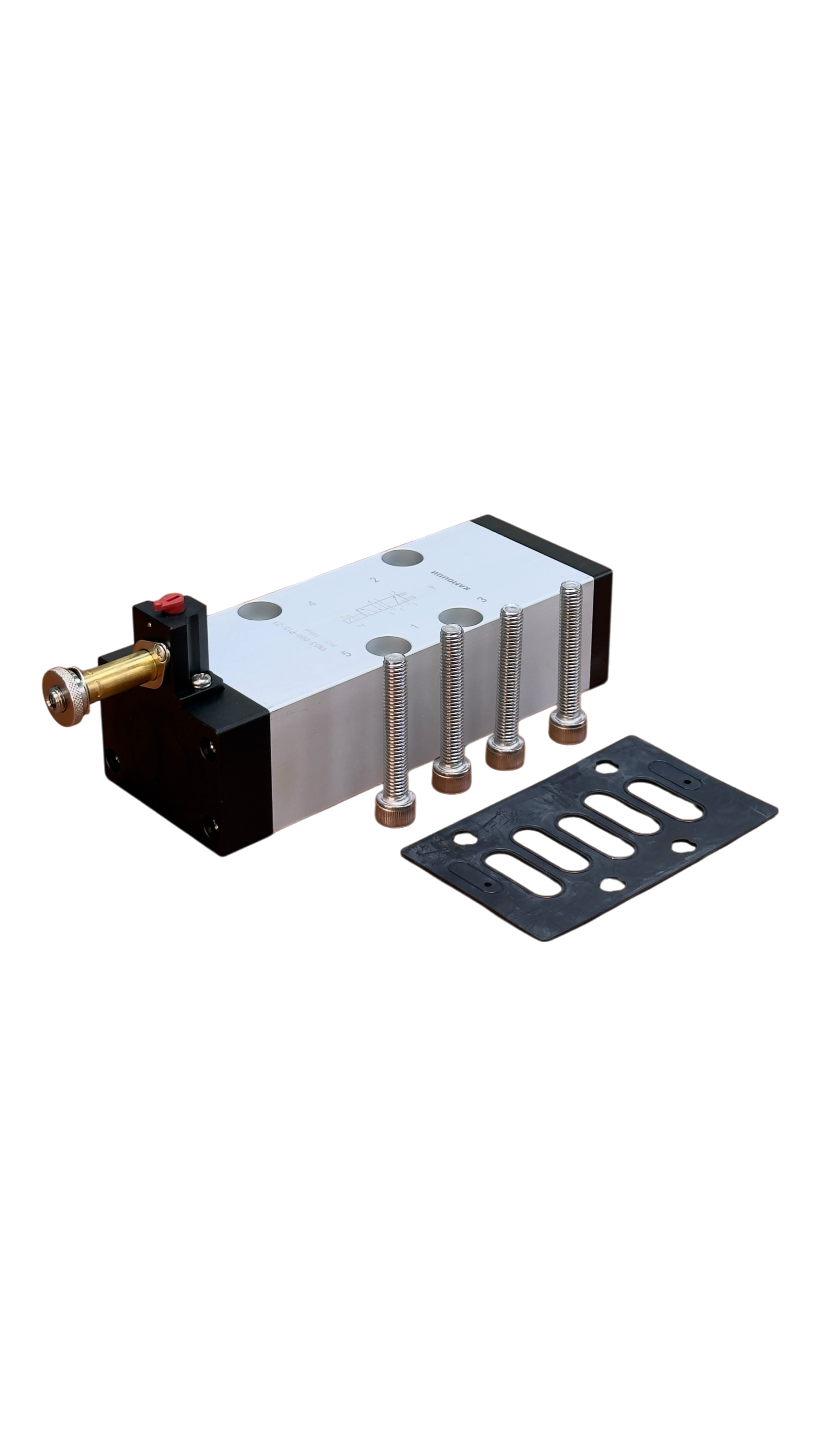

9N53-000-P15-23 Распределитель с односторонним ЭПУ, ISO 3

Описание

Характеристики

Распределители Серии 9N c электропневматическим управлением структуры 5/2. Размер 1, 2, 3 согласно стандарту ISO 5599/1.
Доступны три различных типа монтажных плит:
- Одноместная плита с выходами сбоку.
- Одноместная плита с выходами снизу.
- Многоместная плита с общим каналом для подвода магистрального давления и двумя общими коллекторами для линий выхлопа в комплекте с концевыми блоками.
Типы управления Серии 9N:
- Одностороннее с электропневматическим управлением и пневмомеханическим возвратом.
- Двустороннее электропневматическое управление.

Конструкция: золотникового типа, предназначен для монтажа на плитах.
- Функция распределителя: 5/2 лин./поз, одностороннее электропневматическое управление с пневмомеханическим возвратом (горизонтальные соленоиды).
- Материалы: корпус, золотник – алюминий, уплотнения – NBR.
- Стандарт: ISO 5599/1 размер 3.
- Рабочая температура: -40°C ÷ 80°C (при сухом воздухе).
- Рабочее давление: 1 - 10 бар.
- Расход: 5500 Нл/мин.
- Рабочая среда очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
- Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
