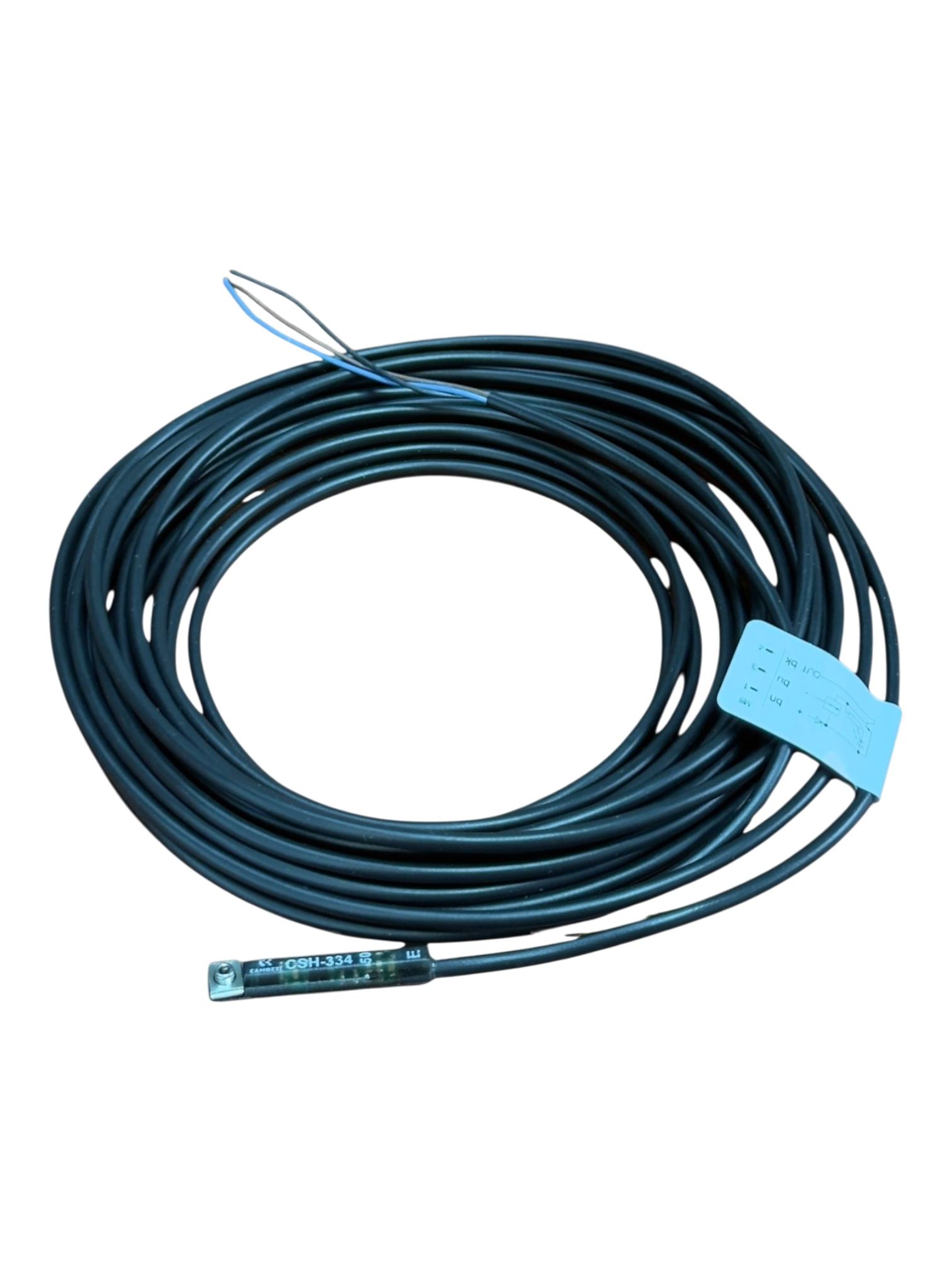

CSH-334-2 Датчик магниторезистивный, 2 м.

Описание

Характеристики

Магнитные датчики положения Серии CS герконовые, магниторезестивные, Холла.
- Датчик CSR: герконовый или магниторезистивный, длина кабеля – 2, 5, 10 м.
- Датчики CSR, CST, CSV, CSH, CSG:разработаны для установки в канавках на корпусе цилиндра,со штекером M8 и без него.
- Датчик CSB: для захватов CGA, CGP
- Датчик CSC: для захватов CGLN
- Датчик CSD: для захватов CGSN, CGPT, CGPS, RPGB
- Магнитные датчики предназначены для обнаружения положения поршня пневматического цилиндра или пневматического захвата. При попадании в магнитное поле магнита поршня контакт датчика замыкается или размыкается (в зависимости от исполнения). В случае с 2-проводным датчиком замыкается или размыкается электрическая цепь. В случае с 3-проводным датчиком выходной сигнал с 3-го провода подаётся на вход контроллера, в цепь с соленоидом электромагнитного клапана и т.д. Включенное состояние датчика отображается светодиодом.
- Датчики доступны в двух исполнениях: с механическим (геркон) и электронным переключением (датчик Холла, магниторезистивный датчик).
- Датчики могут устанавливаться в канавки на корпусе пневматических цилиндров и пневматических захватов или на гильзы и шпильки с использованием скоб и хомутов.

Действие: магнитнорезестивный Н.О. 3-х проводной, PNP/
- Материалы: корпус – пластик, залитый эпоксидной смолой, кабель – PVC, разъем – PVR, корпус разъема – полиуретан.
- Напряжение: 10 ÷ 27 V DC
- Максимальный ток: 250 мА.
- Максимальная мощность: 6 W
- Крепление: непосредственно в канавку или с помощью адаптеров.
- Рабочая температура: -10 ÷ 80°С
- Число срабатываний: 10.000.000 циклов
- Индикация: желтый светодиод
